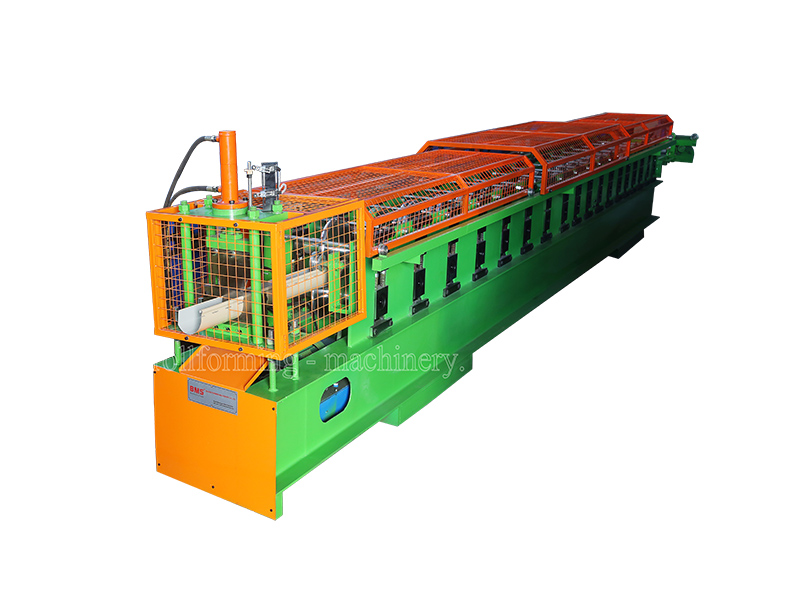

Mesin Pembentuk Gulungan Empat Talang

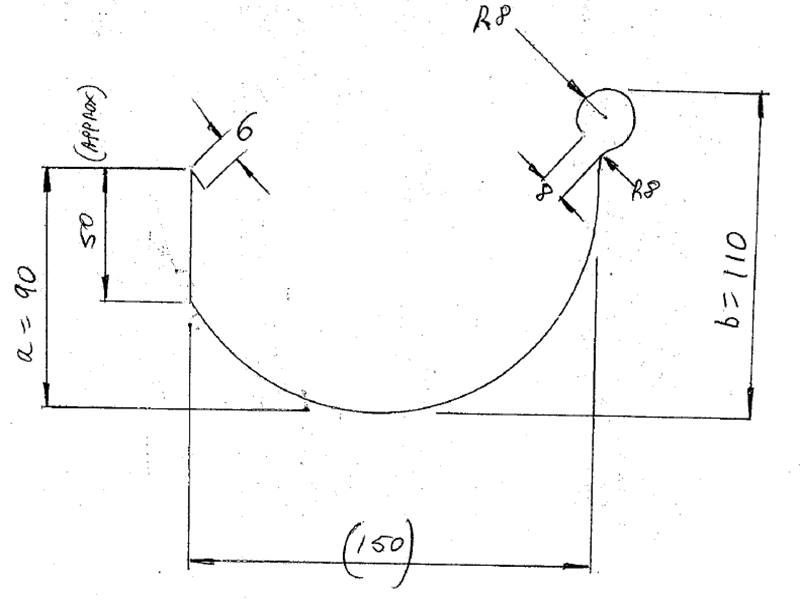

Profil

Bahan

Lebar Berkesan: 1 50 mm
Lebar Pemakanan: kira-kira 310mm
Ketebalan Bahan: 0.4-0.5mm
Bahan yang berkenaan: PPGI
Dengan Kekuatan Hasil: 550 Mpa

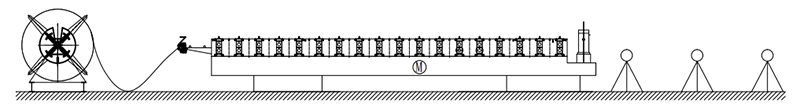

Aliran Kerja

Penyahkilat →Peranti Pemotong Pra Manual → Suapan Peranti Panduan → Sistem Pembentukan Bergolek → Peranti Pemotongan Pos Hidraulik → Rak Keluar

Komponen Mesin

1) 3 T o Manual Penyahkod: satu set

Kawalan manual pengecutan dan hentian lubang dalam gegelung keluli
Lebar suapan maksimum: 300 mm, Julat ID Gegelung: 508±30mm

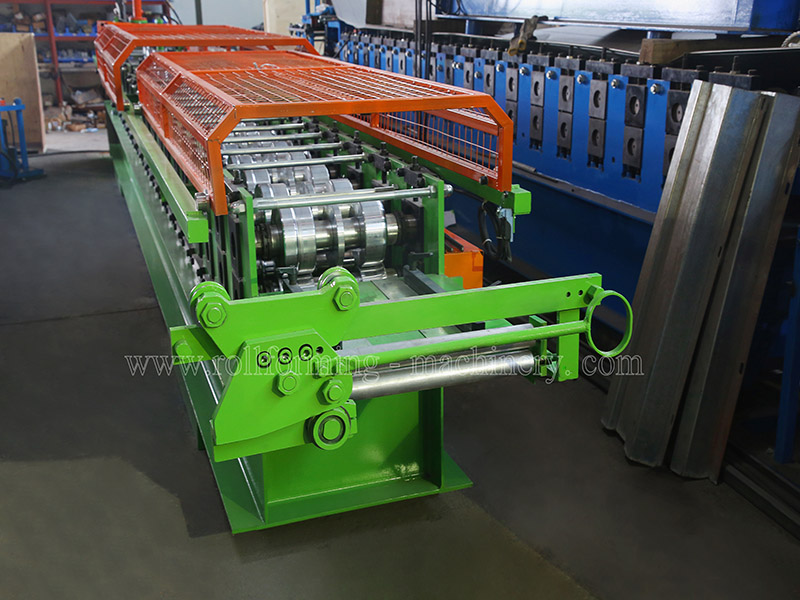

2) Pra-Pemotong Manual & Suapan Panduan D evi

Peranti panduan kiri dan kanan di pintu masuk utama mesin. Semasa kerja, bahan mentah di kedua-dua belah plat masuk ke dalam mesin melalui kiri dan kanan peranti panduan, membuat bahan mentah dan sistem pembentukan gulung untuk mengekalkan kedudukan yang betul. Kedudukan panduan boleh dilaraskan oleh mekanisme skru manual, dan kiri dan kanan boleh dilaraskan secara bebas.

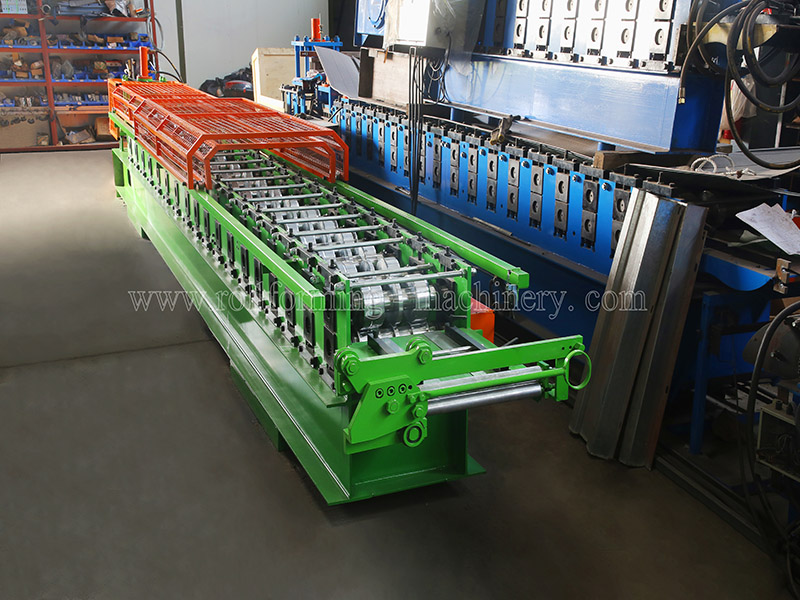

3) Mesin Utama

rangka badan yang diperbuat daripada H450 jenis keluli dengan kimpalan
Ketebalan dinding sisi: Q235 t18mm

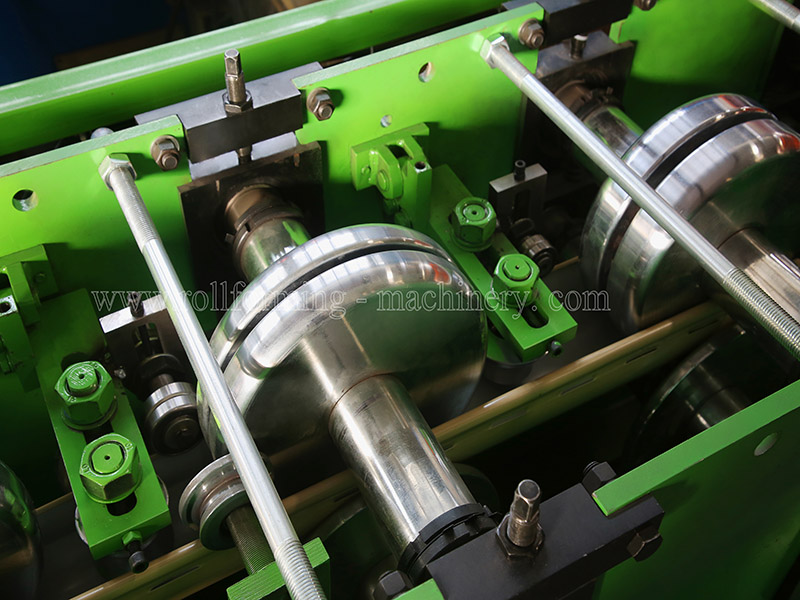

Penggelek yang dihasilkan daripada 45# Keluli , Pelarik CNC, Rawatan Haba, Bersalut Krom keras, dengan ketebalan 0.04mm, permukaan dengan rawatan cermin (untuk jangka hayat yang lebih lama dan anti karat)
Diameter Aci= ф75mm ,pemesinan jitu
Pemanduan gear/sprocket, kira-kira 18 langkah untuk membentuk
Motor Utama (jenama Polaroid) = 7 .5KW ,Kawalan kelajuan frekuensi
Motor pengurang kelajuan: siri R
Rantaian: ZIQIANG (oleh jenama TOP 1 China DONGHUA Group)
Saiz rantai: satu inci dengan 18 gigi
Semua bolt skru dengan gred 8.8 (kilang murah menggunakan gred rendah 4.8) untuk memastikan struktur mesin dipasang dengan ketat dan jangka hayat yang panjang semasa mesin berjalan lama.
Kelajuan pembentukan sebenar 12-15m/min

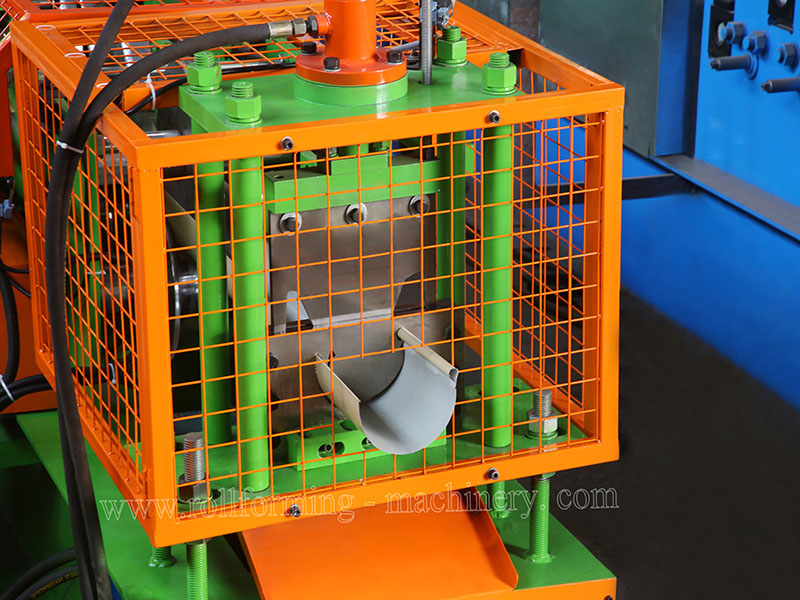

4) Peranti Pemotongan Pasca Hidraulik

Peranti meratakan akan menjadikan produk lebih cantik
Motor hidraulik: 3KW Tekanan pemotongan: 0-16Mpa
Bahan alat pemotong: Cr12Mov (= SKD11 dengan sekurang-kurangnya satu juta kali hayat pemotongan), rawatan haba kepada HRC58-62 darjah
Kuasa pemotongan disediakan oleh enjin utama. Stesen hidraulik bebas

5 Sistem Kawalan PLC m

Kawal Kuantiti Dan Panjang Pemotongan Secara Automatik

Digabungkan Dengan: PLC, Inverter, Skrin Sentuh, Pengekod, dll.

6) Keluar Ra ck

Tanpa kuasa, Dua unit , dengan penggelek di atasnya untuk pergerakan mudah

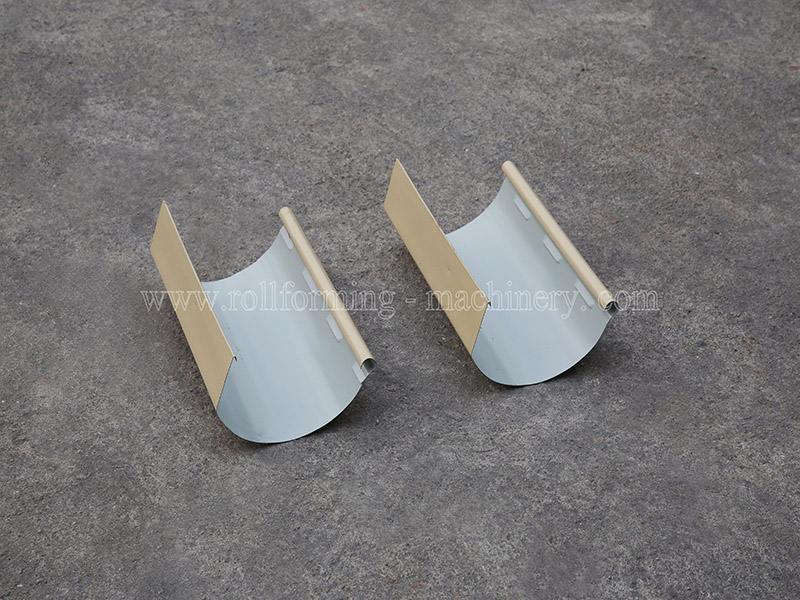

7) Pameran Produk

Perkhidmatan Selepas Jualan

1. Waranti adalah 24 bulan selepas pelanggan menerima mesin.
Dalam tempoh 24 bulan, kami akan menghantar alat ganti kepada pelanggan secara percuma.
2. Kami menawarkan sokongan teknikal untuk sepanjang hayat mesin kami
3. Kami boleh menghantar juruteknik kami untuk memasang dan melatih pekerja di kilang pelanggan dengan
kos tambahan

Syarat Perdagangan

1. Kuantiti pesanan minimum (MOQ): 1 Set
2. Masa penghantaran: kira-kira 45 hari bekerja
3. Pelabuhan pemuatan: pelabuhan Xiamen
4. Jenis pembayaran: melalui T/T atau L/C
5. Eksport: ke lebih daripada 50 buah negara dan wilayah, termasuk Taiwan, UK, Perancis, Singapura,
Greece, Australia, Amerika Syarikat, Mexico, Brazil, Chile, Bolivia, Trinidad, Israel, Arab Saudi, dll.

Gaya Pembungkusan

Kaedah pembungkusan: Badan utama mesin adalah telanjang dan diliputi oleh filem plastik (untuk melindungi daripada habuk dan kakisan ), dimuatkan ke dalam bekas dan dipasang dengan stabil dalam bekas yang sesuai dengan tali keluli dan kunci , sesuai untuk pengangkutan jarak jauh.
