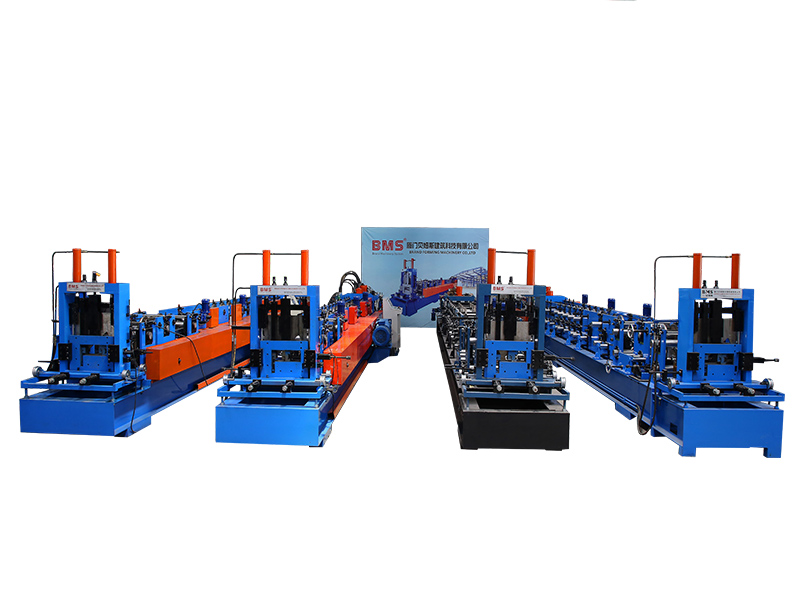

penuh auto perubahan cz purlin roll membentuk mesin

profil

bibir (c): 10 ~ 20mm
ketinggian (b): c: 40 ~ 100 ± 0.5mm
z: 49 ~ 100mm ± 0.5mm
web (h): c: 75 ~ 300 ± 0.5mm
z: 120 ~ 300 ± 0.5mm

bahan

ketebalan bahan (t): 1.0-3.0mm
bahan yang berkaitan: keluli tergalvani (gi), keluli roll sejuk (crc )

dengan kekuatan hasil 234 -550mpa

ikuti kerja

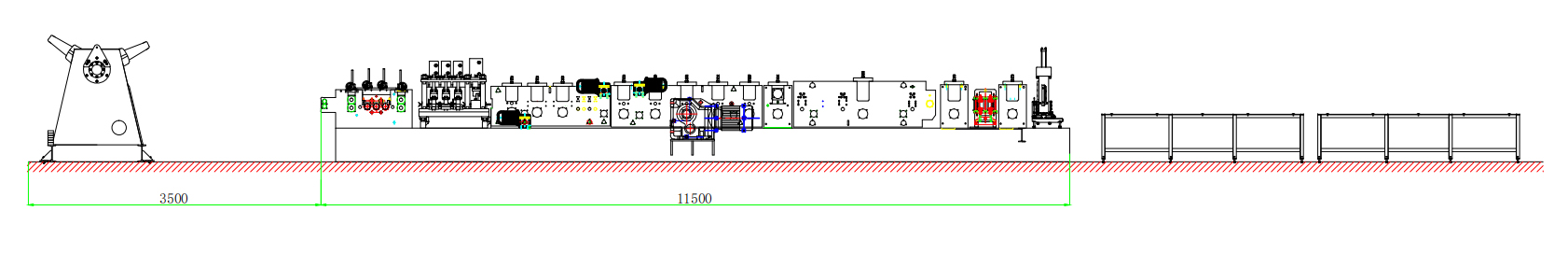

decoiler → makan dan meratakan peranti → pra-memotong hidrual & amp; menumbuk peranti → rolling membentuk sistem → hidraulik pos memotong → keluar pintu

komponen mesin

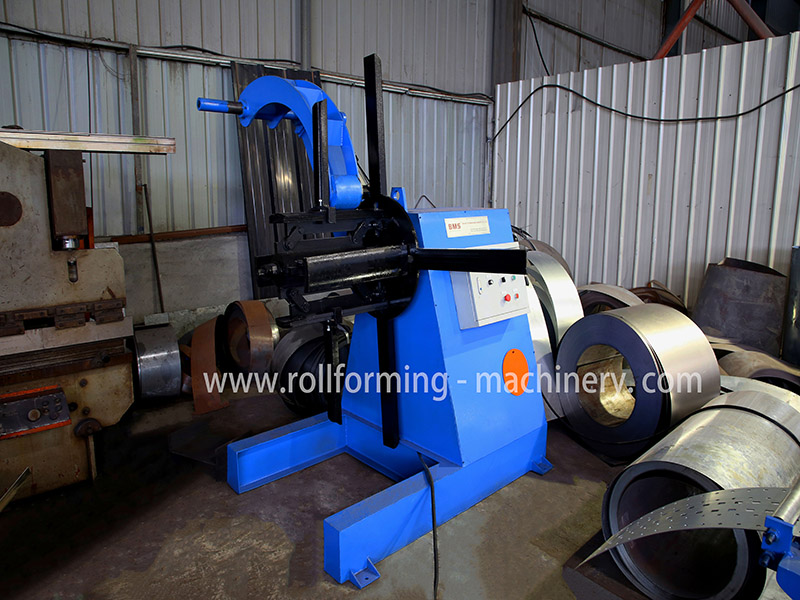

1) 5 ton hidraulik decoiler: satu set

hidraulik kawalan gegelung keluli dalaman mengecut pengecutan dan berhenti
maks. lebar makan: 600mm
gegelung pelbagai julat: 470-560mm , diameter luar: 1500mm
kapasiti maksimum: 5 tan , motor: 3kw , kawalan kelajuan frekuensi
tambah kuasa makan automatik dan peranti berhenti diri

2) peranti makan dan meratakan

up tiga turun empat sama sekali tujuh peranti meratakan aci
dengan panduan bahan makanan, bingkai badan dibuat dari h450 jenis keluli oleh kimpalan
ketebalan dinding sisi: q235 t30mm
aci dihasilkan dari 45 # keluli , diameter = φ90mm , nada bersalut dengan cakera keras bersalut, machined ketepatan
gunakan dua motor elektrik secara automatik menyesuaikan bahan makan feedt widt h

3) peranti pra-memotong hidraulik & amp; menumbuk

pra-meninju dan pra-memotong, menggunakan sistem hidraulik yang sama
motor hidraulik: 7.5kw , pelbagai tekanan hidraulik: 0-25 mpa (250bar)
menumbuk dan memotong bahan alat: acuan keluli cr12mov ( = d2 keluli , dengan satu juta kali menumbuk / memotong hayat), rawatan haba untuk hrc58-62 darjah
3 silinder sistem penumbuk lubang untuk menumbuk kedua-dua di web dan

4 ) mesin utama

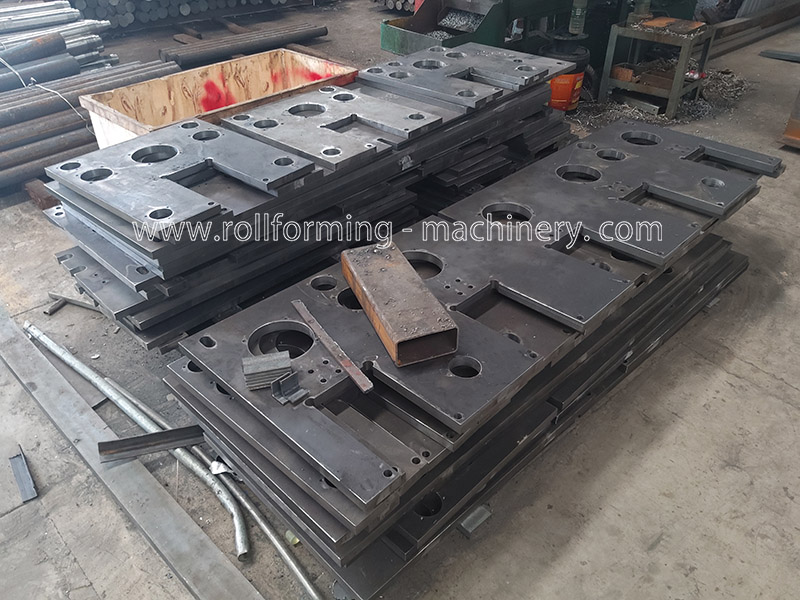

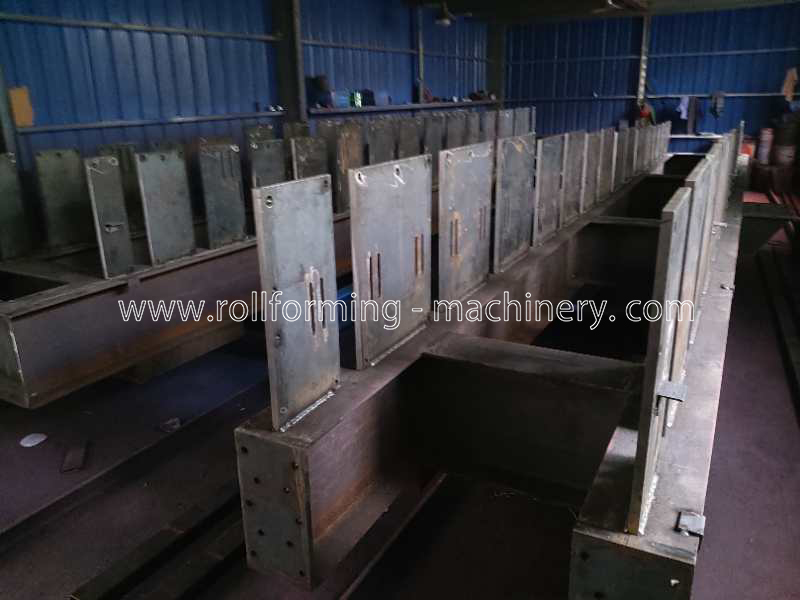

bingkai badan yang diperbuat daripada h450 jenis keluli oleh kimpalan
ketebalan dinding sisi: q235 t30mm

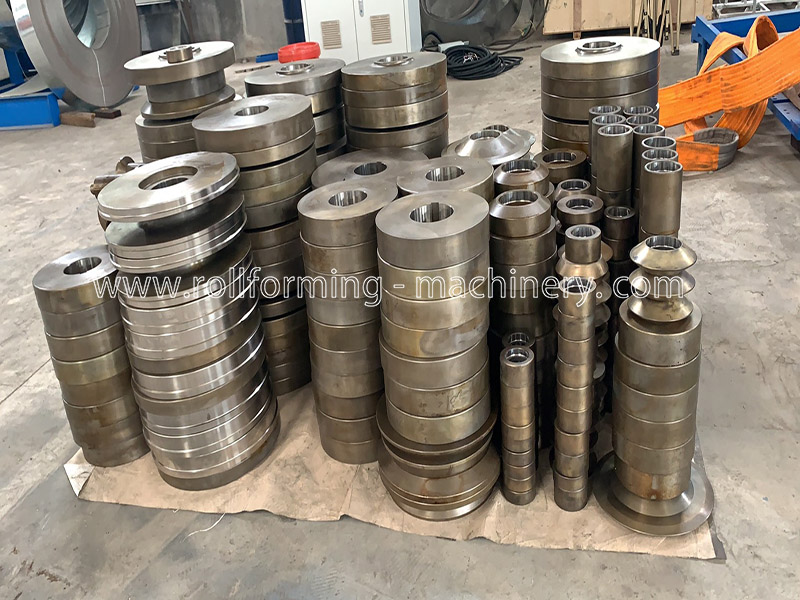

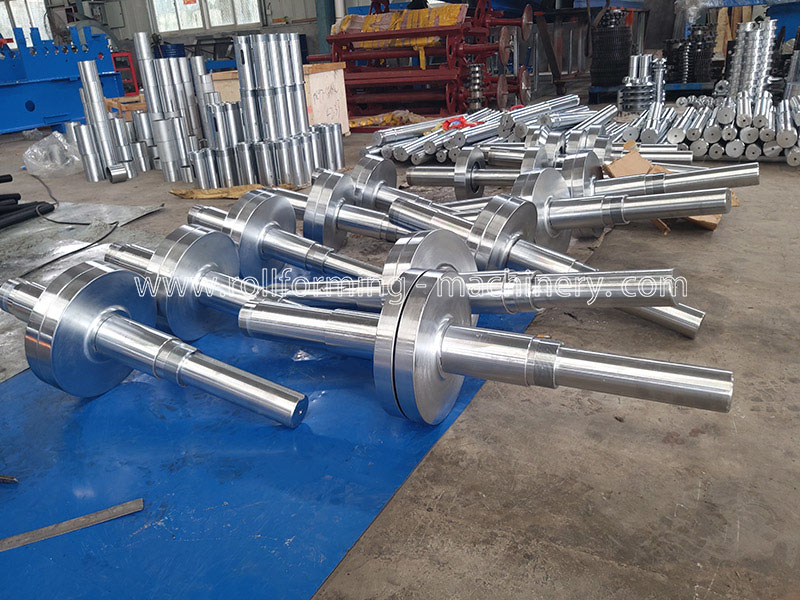

penggelek dihasilkan dari keluli gcr15 / cr12 , cnc lathes, rawatan haba, krom keras bersalut dengan ketebalan 0.04mm, permukaan dengan rawatan cermin (untuk jangka hayat dan anti karat)
diameter aci = f75 / 90 , ketepatan machined
gear / pemancuan gegancu, tentang 22 langkah untuk membentuk

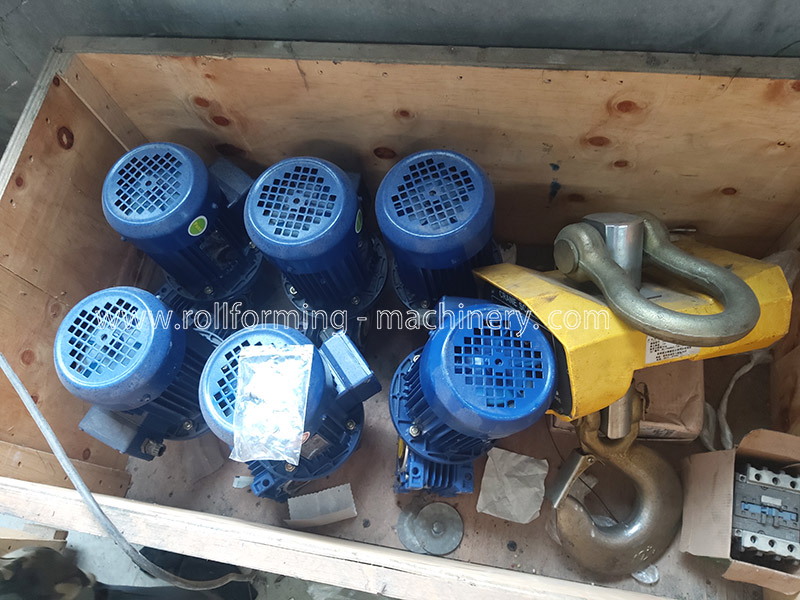

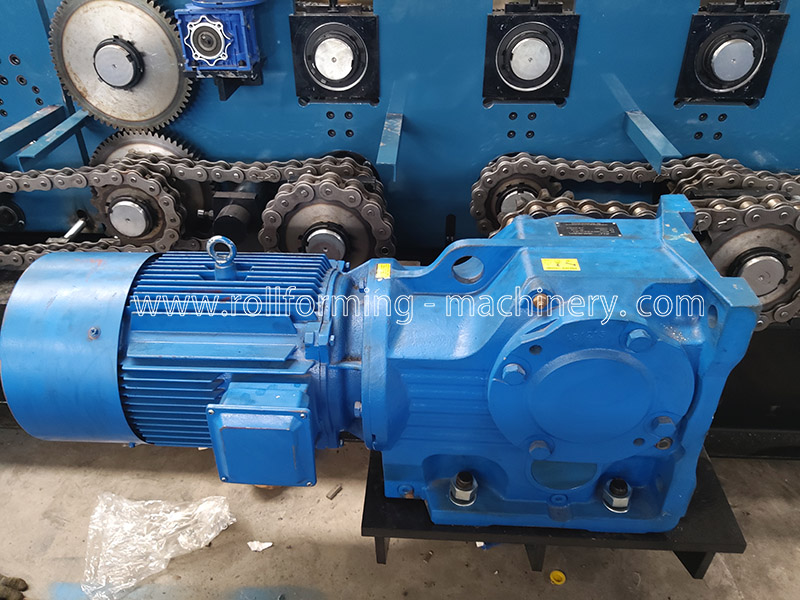

motor utama (jenama polaroid) = 22kw , kawalan kelajuan frekuensi

5) pasang alat memotong hidraulik

pos untuk dipotong, berhenti untuk memotong, dua keping jenis reka bentuk pisau memotong, tidak kosong
motor hidraulik: 7.5kw, tekanan pemotongan: 0-25mpa (250bar)
bahan alat pemotong: cr12mov (= skd11 dengan sekurang-kurangnya satu juta kali memotong hayat), rawatan haba untuk hrc58-62 darjah

6) sistem kawalan plc

mengawal kuantiti dan memotong panjang secara automatik
masukkan data pengeluaran (kumpulan pengeluaran, pcs, panjang, dll) pada skrin sentuh,
ia boleh menamatkan pengeluaran secara automatik.
digabungkan dengan: plc, penyongsang, skrin sentuh, pengekod, dan lain-lain

7) keluar pintu

tidak berkuasa, satu unit , dengan penggelek di atasnya untuk pergerakan mudah.

8) pameran produk

gaya pembungkusan

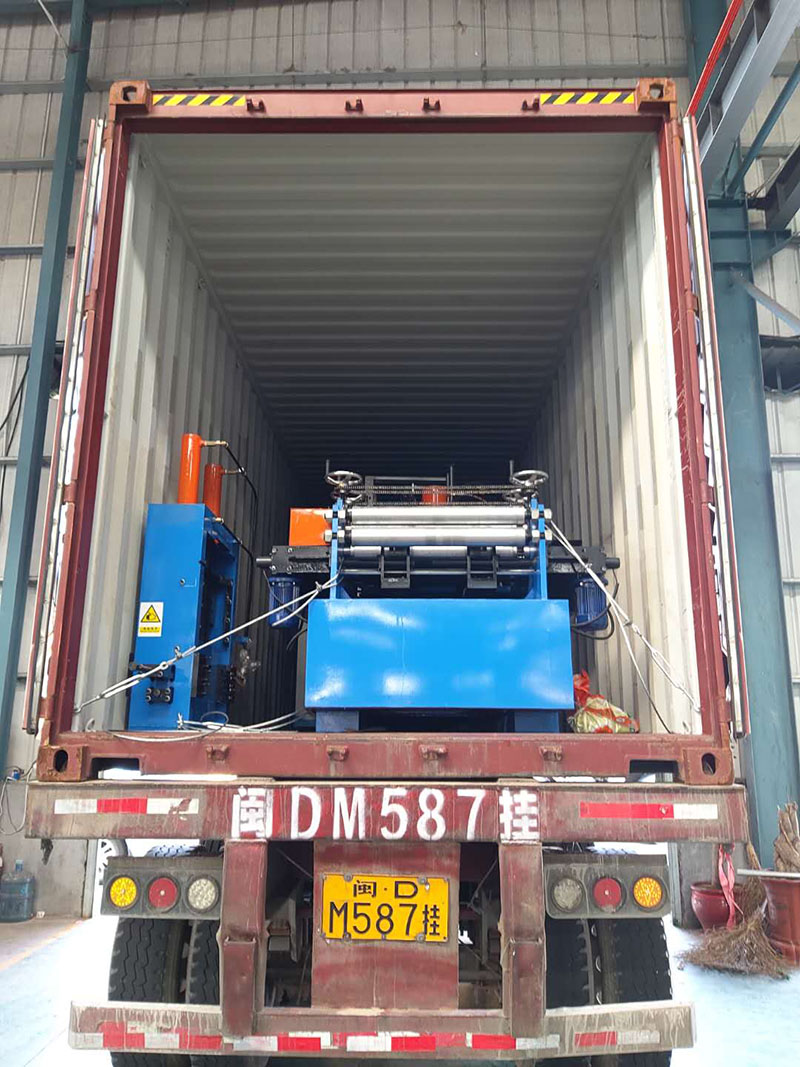

kaedah pembungkusan : Badan mesin utama adalah telanjang dan dilindungi oleh filem plastik (untuk melindungi habuk dan kakisan) , dimasukkan ke dalam bekas dan ditekan secara tetap dalam bekas yang sesuai dengan tali keluli dan kunci , sesuai untuk pengangkutan jarak jauh.

perkhidmatan selepas jualan

1. Waranti adalah 24 bulan selepas pelanggan menerima mesin tersebut. dalam tempoh 24 bulan, kami akan menghantar kurier ganti kepada pelanggan secara percuma.
2. kami menawarkan sokongan teknikal untuk sepanjang hayat mesin kami.
3. kita boleh menghantar juruteknik kami untuk memasang dan melatih pekerja-pekerja di kilang pelanggan dengan kos tambahan.

terma perdagangan

1. kuantiti pesanan minimum (moq): 1 set.
2. masa penghantaran: kira-kira 60 hari bekerja.
3.port pemuatan: pelabuhan xiamen.
4. jenis pembayaran: oleh t / t atau oleh l / c.
5.export: ke lebih daripada 50 negara dan rantau, termasuk taiwan, uk, france, singapore,
greece, australia, usa, mexico, brazil, chile, bolivia, trinidad, israel, saudi arabia, dll.
