Mesin Pembentuk Gulungan Purlin C Tukar AUTO Penuh

Profil

Bibir(T):10~25mm
Tinggi (T): C: 25 ~ 80 ± 0.5mm
Web(L):C50~200±0.5mm

Bahan

Ketebalan Bahan(t): 2.0 -4.0mm
Bahan yang berkenaan: Keluli Tergalvani (GI), Keluli gulung sejuk (CRC) )

Dengan Kekuatan Hasil: Q 235 -550Mpa

Aliran Kerja

Decoiler→Peranti Pemakanan dan Penarafan→Hidraulik Menumbuk & Pra-Pemotongan Peranti→Sistem Pembentukan Bergolek→Pemotongan Pos Hidraulik→Rak Keluar

Komponen Mesin

1) 5 Tan Decoiler Hidraulik: satu set

Pengecutan dan Hentian Gegelung Keluli Kawalan Hidraulik
Lebar Pemakanan Maks.: 600mm
Julat ID Gegelung: 508±30mm ,Diameter Luar: 1600mm
Kapasiti Maksimum: 5 tan ,Motor: 3KW ,Kawalan Kelajuan Frekuensi
Motor Pam Minyak :2.2KW, Dengan Lengan Tekan
Tambah Kuasa Pemakanan Automatik Dan Peranti Henti Kendiri

2) Peranti Pemakanan dan Perataan

Naik Tiga Turun Empat Benar-benar S walaupun Peranti Meratakan Aci
Dengan Panduan Bahan Pemakanan, Kerangka Badan Diperbuat Daripada H450 Jenis Keluli
Ketebalan Dinding Sisi: Q235 t30mm
Aci Dihasilkan Daripada Keluli GCr15 (=Keluli EN31)

Rawatan Haba, HRC 58-62. Diameter = φ105mm

Gunakan Dua Motor Elektrik T o AUTO Laraskan Lebar Pemakanan Bahan h

Gunakan Lapan Silinder Udara AUTO Tukar Jarak Aci Atas dan Bawah

3) Peranti Pra-Pemotongan & Penebuk Hidraulik

Pra-Penebukan dan Pra-Pemotongan, Gunakan Sistem Hidraulik yang Sama
Motor Hidraulik: 22KW ,Julat Tekanan Hidraulik: 0-16 Mpa
Bahan Alat Menebuk dan Memotong: Keluli Acuan Cr12MoV ( =Keluli SKD11

Dengan Satu Juta Kali Mengurangkan Hayat), Rawatan Haba Kepada HRC58-62 Darjah
4-silinder Sistem Penebuk Lubang Untuk Menebuk Kedua-dua Pada Web Dan Flange

4) E Peranti Bossing

Gunakan Dua Motor Elektrik T o AUTO Laraskan Lebar Pemakanan Bahan h

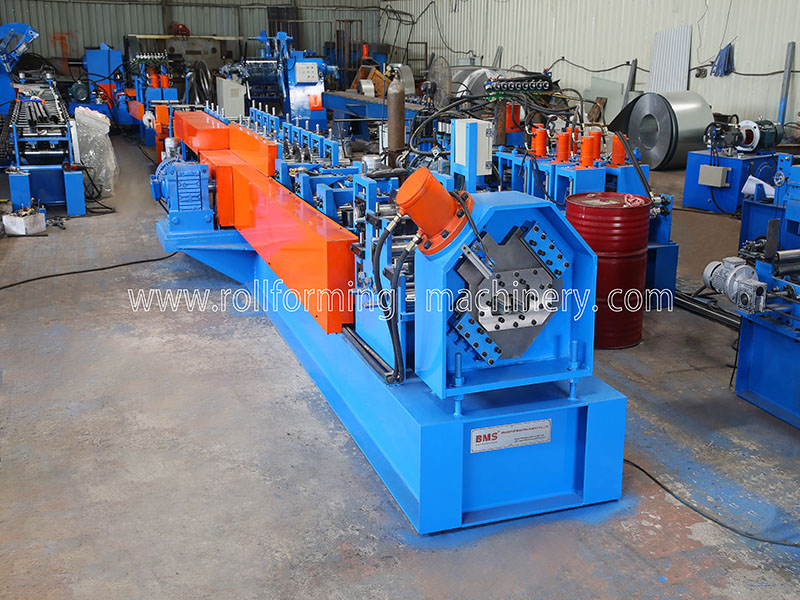

5) Mesin Utama

Kerangka Badan Diperbuat Daripada H450 Jenis Keluli Mengikut Kimpalan
Ketebalan Dinding Sisi: Q235 t30mm
Penggelek Dihasilkan Daripada Keluli Cr12 ,Rawatan Haba,HRC58-62
Diameter Aci= ф95 ,Pemesinan Ketepatan
Pemanduan Gear/Sprocket, Perihal 22 langkah Untuk Membentuk
Motor Utama (jenama Polaroid) = 30KW , Kawalan Kelajuan Frekuensi

Gunakan Dua Motor Elektrik Untuk Melaraskan Lebar Pemakanan Bahan secara AUTO

Gunakan Dua Motor Elektrik Untuk AUTO Tukar Saiz

Struktur Gerbang

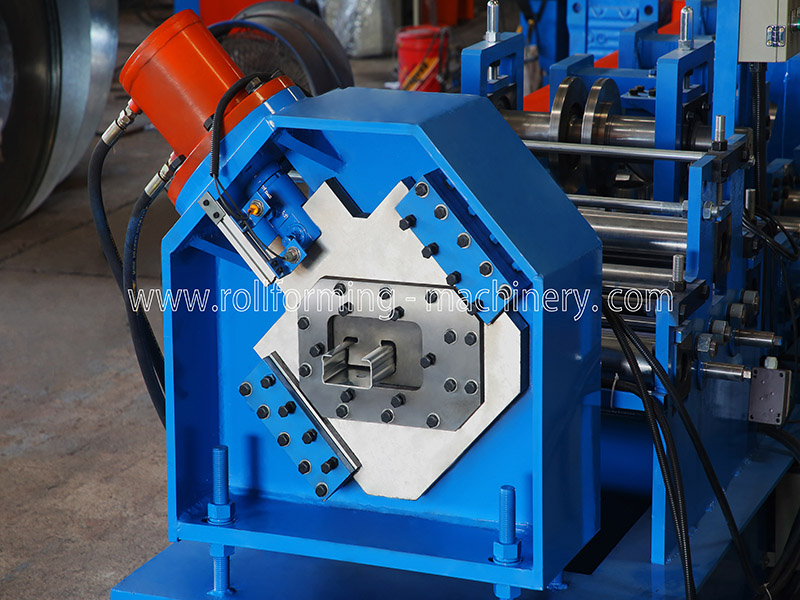

5) Peranti Pemotongan Pasca Hidraulik

Pos Untuk Memotong, Berhenti Untuk Memotong, Reka Bentuk Bilah Pemotong Jenis Dua Keping
Motor Hidraulik: 22KW, Tekanan Pemotongan: 0-16Mpa

Bahan Alat Pemotong: Cr12MoV (= Keluli SKD11)

Dengan Sekurang-kurangnya O ne Juta Kali Daripada Pemotongan Hayat), Rawatan Haba HRC58-62

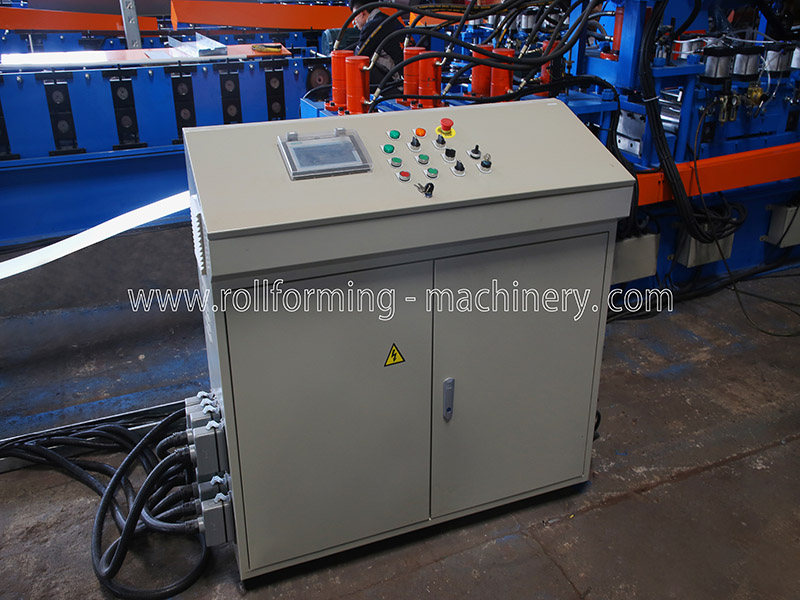

6) Sistem Kawalan PLC

Kawal Kuantiti Dan Panjang Pemotongan Secara Automatik
Masukkan Data Pengeluaran (Kumpulan Pengeluaran, pcs, Panjang, dll.)

Pada Skrin Sentuh, Ia Boleh Menamatkan Pengeluaran Secara Automatik.
Digabungkan Dengan: PLC, Inverter, Skrin Sentuh, Pengekod, dll.

7) Rak Keluar: Satu unit

Tanpa Kuasa, W dengan Penggelek di Atasnya untuk Pergerakan Mudah.

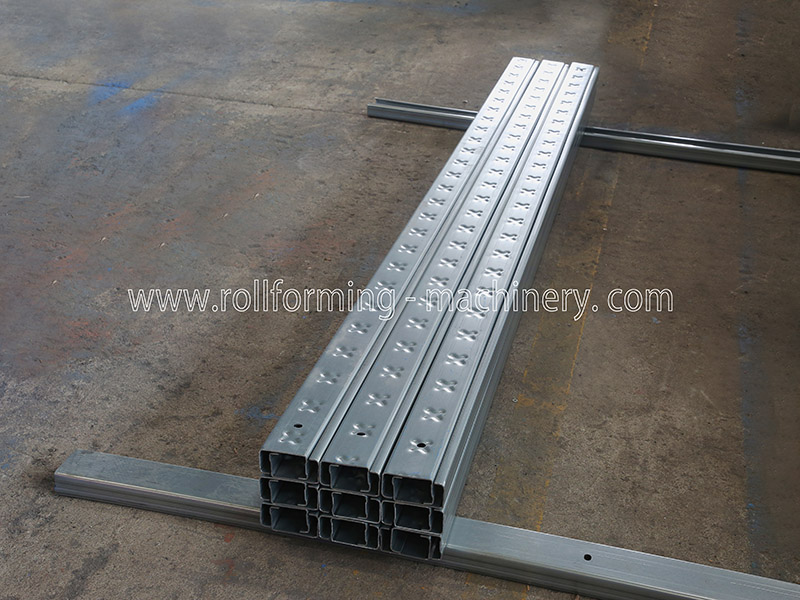

8) Pameran Produk

Gaya Pembungkusan

Kaedah pembungkusan : Badan utama mesin adalah telanjang dan diliputi oleh filem plastik (untuk melindungi daripada habuk dan kakisan) ,dimuatkan ke dalam bekas dan dipasang dengan stabil dalam bekas yang sesuai dengan tali keluli dan kunci , sesuai untuk pengangkutan jarak jauh.

Perkhidmatan Selepas Jualan

1. Waranti adalah 24 bulan selepas pelanggan menerima mesin. Dalam tempoh 24 bulan, kami akan menghantar alat ganti kepada pelanggan secara percuma.
2. Kami menawarkan sokongan teknikal sepanjang hayat mesin kami.
3. Kami boleh menghantar juruteknik kami untuk memasang dan melatih pekerja di kilang pelanggan dengan kos tambahan.

Syarat Perdagangan

1. Kuantiti pesanan minimum (MOQ): 1 Set.
2. Masa penghantaran: kira-kira 60 hari bekerja.
3. Pelabuhan pemuatan: pelabuhan Xiamen.
4. Jenis pembayaran: melalui T/T atau L/C.
5. Eksport: ke lebih daripada 50 buah negara dan wilayah, termasuk Taiwan, UK, Perancis, Singapura,
Greece, Australia, Amerika Syarikat, Mexico, Brazil, Chile, Bolivia, Trinidad, Israel, Arab Saudi, dll.
