ALIRAN KERJA:
Jenis Plat:
Ketebalan Bahan (Ketebalan Dinding): 2.3-3.0mm, Ketebalan Biasa: 2.7mm
Bahan:
Komponen Mesin
| No. Siri | Nama Produk | Unit | Kuantiti | Catatan |
|---|---|---|---|---|
| 1 | Penyahkilat | Tetapkan | 1 | Penyahkiler hidraulik 3 tan |
| 2 | Mesin Utama Pembentuk | Tetapkan | 1 | Termasuk pengurang, kotak gear, mekanisme panduan, mekanisme pembentukan gulungan sejuk |
| 3 | Peranti Penggunting | Tetapkan | 1 | Termasuk fungsi pemotongan, alur, necking, fungsi pengiraan, tombol pelaras rod sauh |
| 4 | Peranti Pemakanan | Tetapkan | 2 | Satu pengumpan pacuan kuasa yang memacu satu pengumpan bukan pacuan kuasa, kelajuan pemakanan boleh laras |
| 5 | Corong Pengumpul Rod Sauh | Tetapkan | 1 | Untuk meletakkan rod sauh yang dipotong berlebihan |
| 6 | Sistem Stesen Hidraulik | Tetapkan | 1 | Dilengkapi dengan motor 7.5kw dan pam pelocok 25MPa |
| 7 | Sistem Kawalan PLC | Tetapkan | 1 |
Terdiri daripada PLC, skrin sentuh, penukar frekuensi dan komponen elektrik lain; semua komponen boleh dipasang pada platform Codesys.
|
| 8 | Lengan Robot Kekuda Gantry (Dwi-lengan) | Tetapkan | 1 | Lengan Robot 1 memegang rod sauh dari pengumpan dengan tepat dan meletakkannya di kedudukan simpanan meja kerja pemasangan cincin; selepas pemasangan cincin, Lengan Robot 2 memegang rod sauh dengan cincin yang dipasang dan meletakkannya masing-masing di Stesen Kimpalan 1 dan 2. Setiap lengan robot bekerja ke depan dan ke belakang secara bebas dengan kelajuan boleh laras dan jarak bergerak dalam arah kiri, kanan, atas dan bawah. |
| 9 | Meja Kerja Pemasangan Cincin | Tetapkan | 1 | Terdiri daripada sokongan pemasangan cincin dan silinder udara, sesuai untuk meletakkan rod sauh dengan panjang 1.5-3m |
| 10 | Mesin Pembuat Cincin Hidraulik | Tetapkan | 1 | Mampu membuat cincin dawai keluli φ8mm; dawai keluli untuk pembuatan cincin mestilah dawai yang ditarik sejuk (bulatan sempurna) dengan ralat diameter kurang daripada 0.02mm (2 mil) |
| 11 | Acuan Mesin Pembuat Cincin | Tetapkan | 6 |
Acuan untuk diameter dawai 8mm, spesifikasi seperti berikut:
|
| 12 | Mesin Kimpalan Cincin | Tetapkan | 1 | Mesin kimpalan cincin automatik dengan Stesen A dan Stesen B |
| 13 | Corong Pengumpul Produk Siap | Tetapkan | 1 | Untuk meletakkan rod sauh yang telah siap |
| 14 | Chuck Pembentuk Mesin Utama Perubahan Pantas | Tetapkan | 5 |
Termasuk acuan pembentuk gulung untuk profil 39mm, 40mm, 43mm, 44mm, 47mm dan 48mm, dengan 6 jenis chuck secara keseluruhan.
|
Keperluan Teknikal Utama

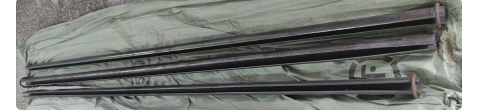

Mesin ini boleh menghasilkan bolt sauh set berpecah dalam enam spesifikasi dengan diameter 39mm, 40mm, 43mm, 44mm, 47mm dan 48mm, dengan output kira-kira 2500 bolt sauh siap dalam masa 8 jam.
Mesin bersepadu bolt sauh automatik merupakan peralatan pengeluaran automatik yang mengintegrasikan pembentukan, penyambungan, pembuatan cincin, pemotongan dan kimpalan bolt sauh. Ia mempunyai automasi yang tinggi, operasi mudah dan kecekapan pengeluaran yang tinggi. Prestasi dan outputnya adalah lebih baik daripada tahap barisan pengeluaran sedia ada, dengan setiap unit beroperasi dengan andal dan mempunyai kadar kegagalan yang rendah. Apabila keluli jalur gulung sejuk dengan kekuatan tegangan lebih daripada 550MPa digunakan, output maksimum ialah
4.5±1 keping seminit
bolt sauh set berpecah yang mematuhi piawaian MT 285-1992, dengan spesifikasi MF39/40/43/47/48×1800-2400mm, dan panjangnya boleh laras.
Barisan pengeluaran terdiri daripada: decoiler hidraulik 3 tan → mesin pembentuk bolt sauh → unit kaunter, necking dan pemotong → pengumpan → lengan robot kekuda gantry → meja kerja pemasangan cincin → mesin pembuat cincin → mesin kimpalan cincin → kabinet kawalan utama → komponen hidraulik → corong pengumpul produk siap.
Jalur keluli memasuki mesin pembentuk dan dibentuk melalui sepuluh laluan untuk menghasilkan badan bolt sauh dalam enam spesifikasi dengan diameter masing-masing 39mm, 40mm, 43mm, 44mm, 47mm dan 48mm. Aci utama bolt sauh mempunyai diameter 70mm dan menggunakan reka bentuk ulir kiri dan kanan. Kedua-dua belah penggelek dilengkapi dengan nat kunci berganda dan pencuci kunci untuk mengelakkan penggelek longgar. Didorong oleh motor tak segerak tiga fasa 15kw, kuasa dihantar ke setiap aci pembentuk melalui kotak agihan kuasa selepas dinyahpecut oleh pengurang, memastikan kuasa seimbang dan kelajuan segerak setiap aci pembentuk. Alat kawalan jauh tanpa wayar untuk mula dan henti disediakan.
Kaedah pemotongan adalah pemotongan pengesanan hidraulik. Troli pengesanan dipasang pada rel panduan linear bingkai, dan peranti pemotongan dan pemancangan hidraulik dipasang pada troli. Kaunter menghantar arahan kepada peranti pemotong, bolt sauh menolak troli untuk meluncur ke hadapan di sepanjang rel panduan linear, dan acuan pemotong menjejaki badan bolt ke panjang yang ditetapkan mengikut arahan untuk memotong dan memancangkannya. Motor servo memacu skru bola untuk mengembalikan troli ke kedudukan asalnya, badan bolt yang dipotong dan dipancangkan bergolek ke dalam palung pengumpan, dan pengumpan secara automatik membimbing badan bolt ke kedudukan terpelihara pengumpan.
Setelah menerima isyarat di tempat badan bolt yang dipancarkan dari kedudukan simpanan pengumpan, Gripper 1 lengan robot kekuda gantry akan menangkap badan bolt dan menghantarnya ke stesen pemasangan cincin, memastikan arah celah badan bolt kekal tidak berubah semasa pergerakan. Ia berfungsi ke depan dan ke belakang untuk merealisasikan pengangkutan badan bolt berulang kali, dengan kelajuan dan jarak pengangkutan yang boleh dilaraskan.
Setelah menerima isyarat penyiapan yang dihantar oleh mesin pembuat cincin, Gripper 2 pada lengan robot kekuda gantry akan memegang badan bolt dan menghantarnya ke Stesen Kimpalan A dan B pada mesin kimpalan cincin, bagi memastikan arah celah badan bolt kekal tidak berubah semasa pergerakan. Ia berfungsi ke depan dan ke belakang untuk merealisasikan pengangkutan badan bolt berulang kali, dengan kelajuan dan jarak pengangkutan yang boleh dilaraskan.
Meja Kerja Pemasangan Cincin
Setelah menerima badan bolt yang dihantar oleh Robot Arm 1, silinder udara akan menolaknya ke kedudukan simpanan mesin pembuat cincin untuk pemasangan cincin yang pantas.
Rak Pemakanan Wayar
:
Seluruh berkas dawai sejuk berdiameter 8mm (bahan: Q195, ralat kebulatan dalam lingkungan 0.02mm) dipasang pada rak gelendong penyuapan dawai, dan dawai sejuk ditarik keluar secara manual dan dimasukkan ke dalam penggelek penyuapan mesin pembuat cincin.
Mesin Pembuat Cincin Hidraulik
:
Terdiri daripada gelendong penyuapan dawai, pengumpan servo dan mesin pemotong dan pembentukan hidraulik. Bahagian ini meluruskan gegelung bahan mentah, memotongnya kepada panjang tetap, dan menggulung bar keluli ke kedudukan bolt sauh yang betul tanpa melonggarkan. Pemotongan dan gelung bahagian ini dikawal oleh silinder minyak hidraulik, panjang penyuapan dan parameter gelung dikawal oleh PLC, dan parameternya boleh dilaraskan melalui skrin sentuh.
Mesin Kimpalan Cincin
Terdiri daripada dua mesin kimpalan CO2, dilengkapi dengan meja kerja kimpalan cincin badan bolt berganda dan stesen berganda (Stesen A dan B). Setelah menerima badan bolt dengan cincin keluli yang dihantar oleh Gripper 2 pada lengan robot kekuda, stesen kimpalan (A dan B) melakukan kimpalan pantas dengan lipit kimpalan yang penuh dan licin serta kelajuan kimpalan yang tinggi. Arus dan voltan mesin kimpalan cincin boleh dilaraskan dari jauh.
Corong Pengumpul Produk Siap
:
Selepas mesin kimpalan cincin membuka bolt sauh siap yang dikimpal, ia akan bergolek secara automatik ke dalam corong pengumpul produk siap. Peralatan ini beroperasi secara berterusan tanpa campur tangan manual.
Konsol Kawalan
:
Mengawal proses 1 hingga 10 dan menyokong operasi jauh tanpa wayar.
Stesen Hidraulik
:
Digunakan oleh unit pemotong hidraulik dan mesin pembuat cincin hidraulik.
Parameter Utama Dan Data Utama Peralatan
1. Parameter Teknikal Peralatan
1.1 Diameter Aci Mendatar: φ70mm
1.2 Ketinggian Pusat Aci Bawah: 140mm
1.3 Jarak Pusat Pelarasan Aci Menegak: 135-160mm
1.4 Jarak Antara Aci Mendatar Depan dan Belakang: 400mm
Diameter Aci Gulung Menegak 1.5: φ25mm
1.6 Julat Pelarasan Dua Gulungan Menegak: 90-170mm
2. Data Utama
2.1 Kelajuan Pembentukan: 4-12m/min, Boleh Laras
2.2 Motor Berputar Utama: 15KW
2.3 Pengurang: K107
2.4 Kuasa Motor Stesen Pam Hidraulik: 7.5kw
2.5 Ketebalan Bergolek Unit: 2.7mm Untuk Gegelung Jalur Keluli Q195-Q355
2.6 Panjang Tetap: 1.8-2.4m
2.7 Output Bolt Sauh Setiap Minit: 4.5 Keping ±1
2.8 Lengan Robot Kekuda Gantry: 1 Set (2 Stesen: A, B)
2.9 Mesin Pembuat Cincin Hidraulik: 1 Set
2.10 Unit Kimpalan Cincin: 1 Set
| TIDAK | NAMA MESIN | UNIT | KUANTITI | CATATAN | GAMBAR |
| 1 |
Rak Pemakanan Tegangan Hidraulik
|
Tetapkan | 1 |
Termasuk stesen hidraulik
|
|
| 2 |
Mesin Utama Pembentuk Bolt Sauh
|
Tetapkan
|
1 |
Termasuk satu set plat tukar cepat spesifikasi
|
|
| 3 |
Unit Pemotongan dan Penyangkut
|
Tetapkan
|
1 |
Termasuk stesen hidraulik
|
|
| 4 |
Rak Penyampaian Rod Sauh
|
Tetapkan
|
1 |
Panjangnya 3.5m
|
|
| 5 |
Kabinet Elektrik
|
Tetapkan
|
1 |
Untuk keseluruhan barisan pengeluaran
|
|
| 6 |
Lengan Robot Kekuda Gantry
|
Tetapkan
|
1 |
Termasuk dua unit: mengangkat dan menyampaikan
|
|
| 7 |
Mesin Pembuat Cincin Hidraulik Automatik
|
Tetapkan
|
1 |
Termasuk satu set acuan spesifikasi dan meja kerja pemasangan cincin
|
|
| 8 |
Mesin Kimpalan Cincin Automatik (Dwi-stesen)
|
Tetapkan | 1 |
Termasuk dua mesin kimpalan Panasonic 350
|
|
| 9 |
Pengumpulan Corong
|
Tetapkan | 2 |
-
|
|
| 10 |
Acuan Mesin Pembuat Cincin
|
Tetapkan | 1 |
-
|
|
| 11 |
Plat Tukar Pantas
|
Tetapkan | 1 |
Untuk bolt sauh set berpecah dengan diameter 39mm
|
|
| 12 |
Plat Tukar Pantas
|
Tetapkan | 1 |
Untuk bolt sauh set berpecah dengan diameter 40mm
|
|
| 13 |
Plat Tukar Pantas
|
Tetapkan
|
1 |
Untuk bolt sauh set berpecah dengan diameter 43mm
|
|
| 14 |
Plat Tukar Pantas
|
Tetapkan
|
1 |
Untuk bolt sauh set berpecah dengan diameter 44mm
|
|
| 15 |
Plat Tukar Pantas
|
Tetapkan
|
1 |
Untuk bolt sauh set berpecah dengan diameter 47mm
|
|
| 16 |
Mesin Pembuat Cincin Separa Automatik Pilihan
|
Tetapkan
|
1 |
Termasuk decoiler bar keluli
|
|
| 17 |
Mesin Kimpalan Cincin Separa Automatik (Stesen Tunggal)
|
Tetapkan
|
1 |
113000; Termasuk satu mesin kimpalan Panasonic 350
|
|
| 18 tahun |
Pemotong Atas Bolt Sauh
|
Pcs | 1 |
Jenis-T
|
|
| 19 |
Pemotong Bawah Bolt Sauh
|
pcs | 1 |
-
|
|
